Kühlaufsatzvitrine 160 cm für 7x GN 1/4 , mit Glas-Hustenschutz, SX160/DV-R6
Kühlaufsatzvitrine 160 cm für 7x GN 1/4 , mit Glas-Hustenschutz, SX160/DV-R6
Nicht auf Lager
Nicht verfügbar
Ab einem Bestellwert von 200 € liefern wir innerhalb Deutschlands versandkostenfrei*.
Artikelbeschreibung
Artikelbeschreibung

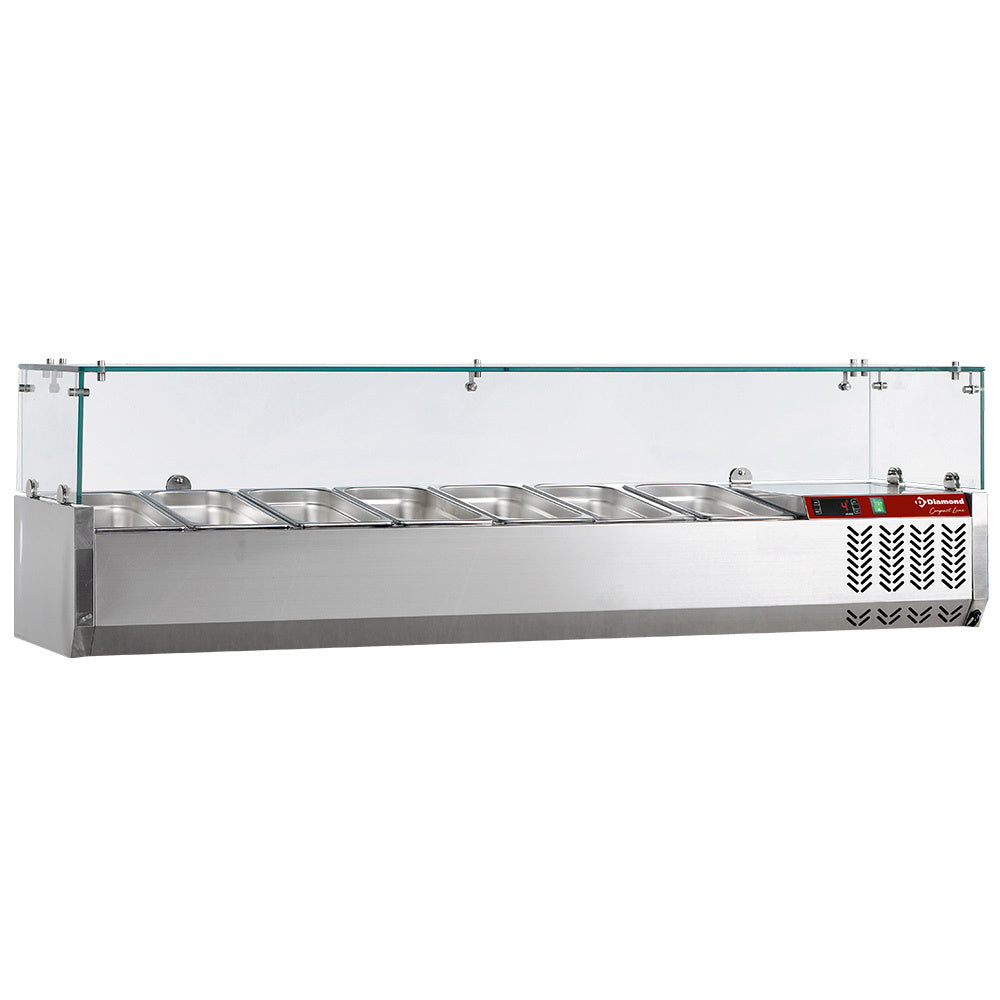

Der SX160/DV-R6 ist ein Kühlaufsatz für Gastronomie und Catering. Dieses Modell präsentiert Speisen optimal bei einer Temperatur von +2° bis +10°C. Es ist aus robustem, austenitischem Edelstahl gefertigt und besitzt ein verstärktes oberes Glas. Die integrierte Serpentine-Verdampfertechnologie im Boden und Einbau schafft eine gleichmäßige und effiziente Kühlung.
Highlights:
- Oberes Glas verstärkt
- Serienmäßig mit Zwischensteg
- Elektro-Thermostat unter dem Kasten
- Verdampfer als Serpentine im Boden und in den Wänden integriert
- Optimale Temperaturregelung zwischen +2° bis +10°C
Technische Daten:
- Abmessungen (B x T x H): 1600 x 340 x 225 mm
- Leistung: Elektrisch 0,34 kW; 230/1N; 50 Hz
- Material/Innenraum: Austenitischer Edelstahl; Robuste Verarbeitung
Ausstattung:
- Zwischensteg
- 144 einsatzbare GN-Größen: 6x 1/4 und 1x 1/8
Einsatzbereich:
- Gastronomie
- Catering
- Speisenpräsentation
Lieferumfang:
- Lieferung ohne GN-Behälter
Die Abwicklung erfolgt ausschließlich über unsere zertifizierten Zahlungsdienstleister gemäß den geltenden Datenschutzbestimmungen (DSGVO).
- Versandkostenfreie* Lieferung innerhalb Deutschlands.
- Geräte, die ohne Stecker oder ohne Anschlusskabel ausgeliefert werden, müssen von einem Fachmann installiert und in Betrieb genommen werden.
- Spültechnik-Geräte müssen, mit einer geeigneten Wasseraufbereitung, von einem Fachmann installiert und in Betrieb genommen werden.
- Gasgeräte müssen von einem Fachmann installiert und in Betrieb genommen werden. Die Umrüstung der Gas-Art muss von einem Fachmann durchgeführt werden.
- Kühltechnik-Geräte müssen von einem Fachmann installiert und in Betrieb genommen werden.
- Geräte mit Festwasseranschluss müssen, mit einer geeigneten Wasseraufbereitung, von einem Fachmann installiert und in Betrieb genommen werden.
- Die Abbildungen können von der Originalware abweichen.
| Volumen in [m3]: | 0.26 |
| Breite in [mm]: | 1600 |
| Tiefe in [mm]: | 340 |
| Höhe in [mm]: | 225/435 |
| Anschluss: | 230/1N 50HZ |
Hier finden Sie alle relevanten Unterlagen zum Produkt: technische Datenblätter, Explosionszeichnungen für Ersatzteile, elektrische Schaltpläne, Gebrauchsanleitungen, Installationshandbücher, EG‑Konformitätserklärungen, Energie‑Labels und technische Bulletins. Die Dokumente stehen als PDF in verschiedenen Sprachen (z. B. Deutsch, Englisch, Französisch, Italienisch, Spanisch usw.) zum Download bereit. So erhalten Sie schnell die passenden Informationen für Planung, Installation, Betrieb und Service.
Datenblätter
- 📄 Gebrauchsanleitung – Deutsch (DE) – MEPL-DE-XR20CH-_28DIXELL_29.pdf
- 📄 Gebrauchsanleitung – Französisch (FR) – MEPL-FR-XR20CH-DIXELL_29.pdf
- 📄 Gebrauchsanleitung – Italienisch (IT) – MEPL-IT-XR20CH-_28DIXELL_29_f0867475-17cd-4e8e-9a70-8e55f49f378d.pdf
- 📄 Gebrauchsanleitung – Spanisch (SP) – MEPL-SP-XR20CH-_28DIXELL_29_5dd00885-79de-4d03-81ec-08caf3a2ba58.pdf
- 📄 Gebrauchsanleitung – Englisch (UK) – MEPL-UK-XR20CH-_28DIXELL_29_40148d65-51ba-4ca2-bf51-0ff45867b244.pdf
- 📄 EG-Konformitätserklärung – CEE-SY198G-PM.pdf
- 📄 Explosionszeichnung von Ersatzteilen – EPD-SX160-DV-R6.pdf
- 📄 Explosionszeichnung von Ersatzteilen – EPD-SY198G_PM.pdf
- 📄 Technisches Datenblatt – FTEC-SX160-DV-R6.pdf
- 📄 Technisches Datenblatt – FTEC-SY198G-PM.pdf
- 📄 Installationshandbuch – MDIN-SHEL-SX160_DV-R6.pdf
- 📄 Gebrauchsanleitung – Deutsch (D) – MEPL-D-SY198G-PM.pdf
- 📄 Gebrauchsanleitung – Spanisch (ES) – MEPL-ES-SY198G-PM.pdf
- 📄 Gebrauchsanleitung – Französisch (FR) – MEPL-FR-SY198G-PM.pdf
- 📄 Gebrauchsanleitung – Italienisch (IT) – MEPL-IT-SY198G-PM.pdf
- 📄 Gebrauchsanleitung – Deutsch (DE) – MEPL-MDIN-DE-SX160-DV-R6.pdf
- 📄 Gebrauchsanleitung – Dänisch (DK) – MEPL-MDIN-DK-SX160-DV-R6.pdf
- 📄 Gebrauchsanleitung – Französisch (FR) – MEPL-MDIN-FR-SX160-DV-R6.pdf
- 📄 Gebrauchsanleitung – Italienisch (IT) – MEPL-MDIN-IT-SX160-DV-R6.pdf
- 📄 Gebrauchsanleitung – Portugiesisch (PT) – MEPL-MDIN-PT-SX160-DV-R6.pdf
- 📄 Gebrauchsanleitung – MEPL-MDIN-RS-SX160-DV-R6.pdf
- 📄 Gebrauchsanleitung – Schwedisch (SE) – MEPL-MDIN-SE-SX160-DV-R6.pdf
- 📄 Gebrauchsanleitung – Spanisch (SP) – MEPL-MDIN-SP-SX160-DV-R6.pdf
- 📄 Gebrauchsanleitung – Englisch (UK) – MEPL-MDIN-UK-SX160-DV-R6.pdf
- 📄 Gebrauchsanleitung – Niederländisch (NL) – MEPL-NL-SY198G-PM.pdf
- 📄 Gebrauchsanleitung – Portugiesisch (PT) – MEPL-PT-SY198G-PM.pdf
- 📄 Gebrauchsanleitung – Englisch (UK) – MEPL-UK-SY198G-PM.pdf
- 📄 Technisches Datenblatt – old-FTEC-SY198G-PM-2014-_28CAREL_29.pdf
- 📄 Gebrauchsanleitung – Italienisch (IT) – old-MEPL-FR-UK-DE-ES-PT-IT-SY198G-PM.pdf
- 📄 Parameter elektronisches Steuergerät – old-PMCE-SY198G-PM-_28CAREL_29.pdf
- 📄 Elektrische Diagramme – old-SHEL-SY198G-PM.pdf
- 📄 Elektrische Diagramme – SHEL-SX160-DV-R6.pdf
- 📄 Elektrische Diagramme – SHEL-SY198G_PM.pdf
Garantiebedingungen Diamond-Germany.de (Kurzfassung)
- Geltung: Freiwillige Herstellergarantie für Diamond-Geräte; gesetzliche Gewährleistung bleibt unberührt.
- Dauer: 12 Monate ab Rechnungsdatum; 6 Monate für Gebraucht-/Zweite-Wahl-Geräte; Verkürzung, wenn Zulieferer weniger als 12 Monate gewährt.
- Umfang: Ausschließlich Austausch defekter Teile.
- Ausgeschlossen: Verschleiß-/Verbrauchsteile (z. B. Dichtungen, Filter, Leuchtmittel, Fenster, Kühlmittel, Thermoelemente); Fremdteile/-arbeiten; Kalk; verschmutztes/eisenhaltiges Wasser; unsachgemäße Nutzung/Installation; Kurzschluss; Überspannung; ungeeignete Strom-/Gasversorgung; nicht von Diamond gelieferte Ersatzteile; mangelnde oder nicht fachgerechte Wartung; fehlende oder unsachgemäße Reinigung; Ereignisse außerhalb der Kontrolle von Diamond/Hersteller.
- Wartung/Nachweise: Vorlage von Rechnungen für fachgerechte, den technischen Vorgaben entsprechende Wartung erforderlich.
- Transportschäden: Nicht abgedeckt.
- Abwicklung: Ersetzte Teile binnen 30 Tagen frachtfrei mit ausgefülltem Formblatt „TE99“ zurücksenden; nach Fristablauf werden Teile berechnet und sind zahlbar.
- Anspruchstellung: Kaufrechnung, Geräte-/Seriennummer und Fehlerbeschreibung beilegen.
