Schallgedämmte Abluftbox mit Dreifachfilter , 1.400 m³/h, GF14-1V
Schallgedämmte Abluftbox mit Dreifachfilter , 1.400 m³/h, GF14-1V
Nur noch wenige verfügbar
Nicht verfügbar
Ab einem Bestellwert von 200 € liefern wir innerhalb Deutschlands versandkostenfrei*.
Artikelbeschreibung
Artikelbeschreibung

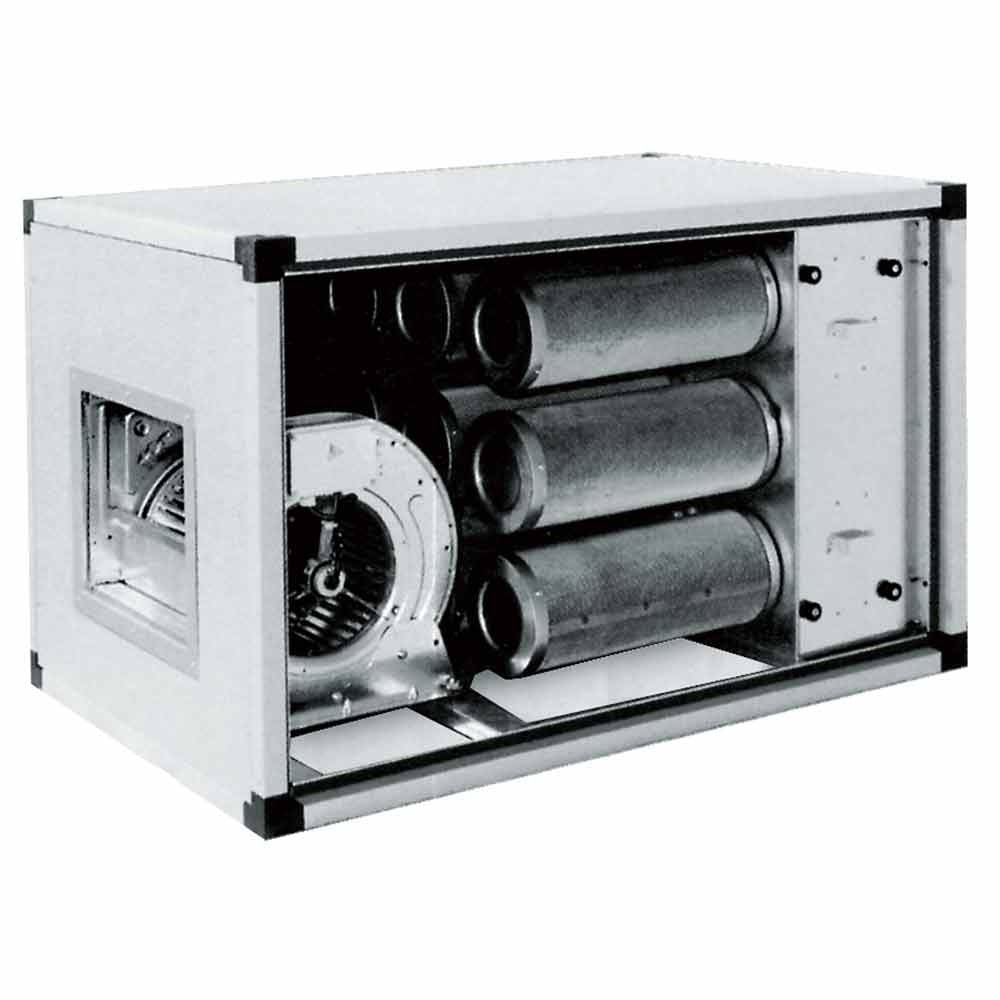

Der GF14-1V ist ein Filter-Extraktionsmotor für Industrie. Dieser Motor hat eine Kapazität von 1.400 m³/Stunde und verfügt über eine einzelne Geschwindigkeitsstufe. Er besteht aus doppelwandig-isolierten Paneelen und einem Rahmenprofil aus Aluminium, was eine robuste Struktur sicherstellt. Die Motorsteuerung erfolgt seitlich und er besitzt einen Ventilator mit Direktantrieb.
Highlights:
- Hoher Luftdurchsatz von 1.400 m³/Stunde
- Direktangetriebener Ventilator für effiziente Luftbewegung
- Dreifachfiltersystem für verbesserte Luftqualität
- Doppelwandige, isolierte Paneele zur Reduzierung von Geräuschen
- Kompaktes und langlebiges Aluminiumrahmenprofil
Technische Daten:
- Abmessungen (B x T x H): 700 x 1100 x 450 mm
- Leistung: Elektrisch 0,4 kW; 230/1N; 50 Hz
- Material/Innenraum: Rahmenprofil aus Aluminium; doppelwandig-isolierte Paneele
- Luftführung: 1 Ventilator, Direktantrieb
Ausstattung:
- Doppelwandig-isolierte Paneele
- Rahmenprofil aus Aluminium
- Seitenkontrolle
- Ventilator mit Direktantrieb
- Dreifachfilter
Einsatzbereich:
- Industrielle Lüftungs- und Extraktionssysteme
- Luftreinigung und Staubkontrolle
Lieferumfang:
- Filter-Extraktionsmotor GF14-1V
- Integrierte Steuerungseinheit
- Eingebauter Dreifachfilter
Die Abwicklung erfolgt ausschließlich über unsere zertifizierten Zahlungsdienstleister gemäß den geltenden Datenschutzbestimmungen (DSGVO).
- Versandkostenfreie* Lieferung innerhalb Deutschlands.
- Geräte, die ohne Stecker oder ohne Anschlusskabel ausgeliefert werden, müssen von einem Fachmann installiert und in Betrieb genommen werden.
- Spültechnik-Geräte müssen, mit einer geeigneten Wasseraufbereitung, von einem Fachmann installiert und in Betrieb genommen werden.
- Gasgeräte müssen von einem Fachmann installiert und in Betrieb genommen werden. Die Umrüstung der Gas-Art muss von einem Fachmann durchgeführt werden.
- Kühltechnik-Geräte müssen von einem Fachmann installiert und in Betrieb genommen werden.
- Geräte mit Festwasseranschluss müssen, mit einer geeigneten Wasseraufbereitung, von einem Fachmann installiert und in Betrieb genommen werden.
- Die Abbildungen können von der Originalware abweichen.
| Volumen in [m3]: | 0.56 |
| Breite in [mm]: | 700 |
| Tiefe in [mm]: | 1100 |
| Höhe in [mm]: | 450 |
| Anschluss: | 230/1N 50HZ |
Hier finden Sie alle relevanten Unterlagen zum Produkt: technische Datenblätter, Explosionszeichnungen für Ersatzteile, elektrische Schaltpläne, Gebrauchsanleitungen, Installationshandbücher, EG‑Konformitätserklärungen, Energie‑Labels und technische Bulletins. Die Dokumente stehen als PDF in verschiedenen Sprachen (z. B. Deutsch, Englisch, Französisch, Italienisch, Spanisch usw.) zum Download bereit. So erhalten Sie schnell die passenden Informationen für Planung, Installation, Betrieb und Service.
Datenblätter
- 📄 Technisches Datenblatt – FTEC-GF14-1V.pdf
- 📄 Gebrauchsanleitung – Deutsch (DE) – MEPL-MDIN-SHEL-DE-GF14-1V.pdf
- 📄 Gebrauchsanleitung – Französisch (FR) – MEPL-MDIN-SHEL-FR-GF14-1V.pdf
- 📄 Gebrauchsanleitung – Italienisch (IT) – MEPL-MDIN-SHEL-IT-GF14-1V.pdf
- 📄 Gebrauchsanleitung – Englisch (UK) – MEPL-MDIN-SHEL-UK-GF14-1V.pdf
